《变阻器》PPT
第一部分内容：回顾
电 阻（符号：“R”）
1、概念：导体对电流的阻碍作用。
导体对电流的阻碍能力越强，其电阻值就越大。
2、单位：欧姆（欧）（符号：“Ω”）
千欧（KΩ）、兆欧（MΩ）
3、影响导体电阻大小的因素：
导体材料、导体的长度、导体横截面积、温度
... ... ...
变阻器PPT，第二部分内容：电阻器（定值电阻）
1、电阻器（也称为电阻）：具有一定阻值的元件
2、电阻器的作用：控制电路中的电流大小。
3、电阻器的符号：
可以串联一个电阻使电路的电流变小
若要使电流再小一些，灯再暗一点，应如何操作？
再串联一个电阻。
若要使电流再小，灯再暗，应如何操作？
再串联一个电阻。
... ... ...
变阻器PPT，第三部分内容：变阻器
1.变阻器：改变电阻值的电阻器
2.作用：改变电路中电流的大小
3.应用：
改变电阻→改变电流→改变用电器效果
变阻器的应用
1、调光台灯
2、音量旋钮开关
3、调音台
4、外放扩音器
5、电动车控制速度旋钮、电动汽车刹车
... ... ...
变阻器PPT，第四部分内容：敏感电阻器
1、敏感电阻
是指器件特性对温度、光照、压力、气体磁场、湿度等作用敏感的电阻器。
2、种类
热敏电阻、光敏电阻、压敏电阻、气敏电阻、磁敏电阻、湿敏电阻、力敏电阻等。
3、作用
光敏电阻器在光照下，其阻值会迅速减小，因此可用于光的测量、光的控制和光电转换。
自动照明灯控制电路、电视机亮度自动调节。
力敏电阻是一种能将机械力转换为电信号的特殊元件，它的电阻值会随外加力的大小而改变，常用于各种张力计、转矩计、加速度计及各种压力传感器中。
电子秤中就有力敏电阻，它能把压力转换成电信号后显示在电子屏上。
... ... ...
变阻器PPT，第五部分内容：练习

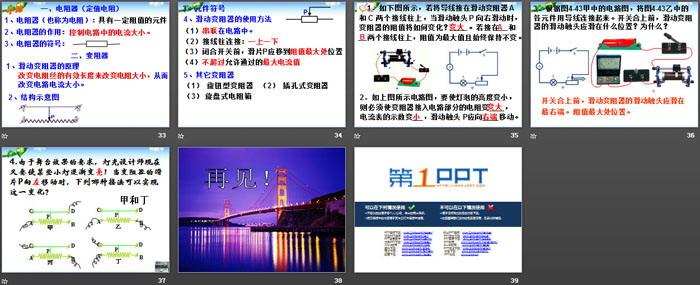

1．如下图所示，若将导线接在滑动变阻器 A 和 C 两个接线柱上，当滑动触头 P 向右滑动时，变阻器的阻值将如何变化？_____。若接在_____和_____两个接线柱上，阻值为最大值且始终保持不变。
2．如上图所示电路图，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变_____，电流表的示数变_____，滑动触头 P应向_____移动。
3．根据图4-43甲中的电路图，将图4-43乙中的各元件用导线连接起来。开关合上前，滑动变阻器的滑动触头应滑在什么位置？为什么？
开关合上前，滑动变阻器的滑动触头应滑在最右端。
阻值最大处位置。
